Unterflurantrieb Comfort 586 2-flügelig

€2.092,66
€0,00 €2.092,66
inkl. MwSt. Versand wird beim Checkout berechnet
Verfügbarkeit: Auf Lager
Artikelnummer: 20343
€2.092,66
€0,00 €2.092,66

Lieferumfang:

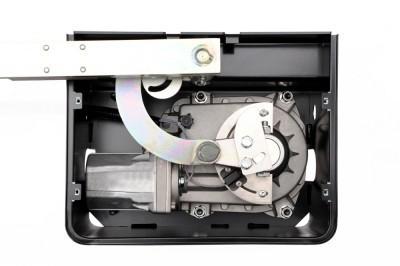

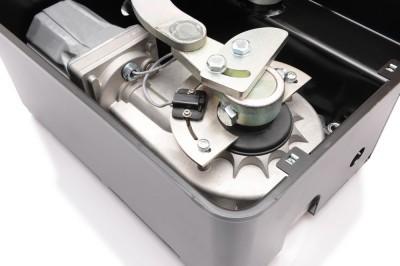

  • Erstes und zweites Motor-Aggregat, vorverkabelt 750 mm
  • Separate Steuerung Control x.52u
  • Digital 941 Modulempfänger mit Magnetfuß-Antenne, 868 MHz bi?linked
  • Digital 663 Mini-Handsender 3-Kanal, 868 MHz bi?linked
  • 1 Anschlussdose (IP 65) mit Lüsterklemmen 6 polig
  • Beschlagausstattung und Torflügelarm mit Notentriegelung (verzinkt und blau chromatiert)
  • Montagematerial



Einsatzbereich:

Flügelbreite (max.) 2000 mm
Flügelgewicht (max.) 250 kg
Steigung (max.) 0 %

Für die Stabilität der geschlossenen Torflügel empfehlen wir einen mechanischen Anschlag zu installieren.

Der Einsatzbereich umfasst unverbindliche Empfehlungen für leichtgängige Tore; bei höheren Windlasten müssen die Wind- und Antriebsmomente überprüft, angepasst und ggf. durch zusätzliche Sicherheitseinrichtungen ergänzt werden.

Mechanische Daten:

Drehmoment (max.) 300 Nm
Laufgeschwindigkeit (max.) 15 bis 20 mm/s
Öffnungswinkel (max.) 110 °
Öffnungszeit (torspezifisch) 18



Merkmale:

  • Stromspar-Technik
  • Referenzpunkt-Technik
  • Soft-Start/Soft-Stopp/Soft-Lauf
  • Elektronische Aufschubsicherung
  • Laufzeitbegrenzung
  • Abschließbare Entriegelung (von Außen zugänglich)
  • Integrierte Auswertung 8,2 kO
  • Marantec EOS-Programmierung
  • Programmierung und Zustandsmeldung über LC-Display
  • Drehrichtungsumkehr programmierbar
  • Automatische Zulauffunktion (nur in Verbindung mit Lichtschranke nutzbar)
  • Beleuchtungsdauer programmierbar
  • Beleuchtung über Funkschaltbar
  • Abschaltautomatik AUF und ZU getrennt programmierbar
  • Gehflügelfunktion programmierbar (2-flügelige Anlagen)
  • Laufgeschwindigkeit AUF und ZU getrennt programmierbar
  • Soft-Lauf-Position AUF und ZU getrennt programmierbar
  • Soft-Lauf-Geschwindigkeit AUF und ZU getrennt programmierbar
  • Relais-Ausgang programmierbar: Signalleuchte, Torposition AUF oder ZU, Wischimpuls (1 s), Störung, Beleuchtung
  • Wartungsintervall programmierbar
  • Fehlersignalisierung mit Fehlerspeicher
  • Mehrstufige Reset-Funktion (Steuerung, Sicherheit, Funk etc.)


Anschluss für:

  • Taster (konventionell)
  • Taster (MS-Bus)
  • Marantec-Lichtschranke AUF und ZU (konventionell)
  • Fremd-Lichtschranke AUF und ZU (konventionell)
  • Haltkreis (konventionell)
  • Schließkantensicherung 8,2 kO AUF und ZU (konventionell)
  • Signalleuchte 24 V DC (konventionell)
  • Elektroschloss 24 V DC (konventionell)
  • Battery-Backup
  • Versorgung externer Elemente 24 V DC (max. 50 mA) (konventionell)



Elektrische Daten:



Nennspannung 230 V
Nennfrequenz 50 Hz
Stromaufnahme 3,2 A
Leistungsaufnahme Betrieb (ca.) 0,4 kW
Leistungsaufnahme Stand-By (ca.) 3,2 W
Betriebsart (Einschaltdauer) S2-5 Min.
Motorspannung 24 V DC
Steuerspannung 24 V DC
Schutzart Motor-Aggregat IP 67
Schutzartsteuerung IP 65
Schutzklasse I



Umgebungsdaten:

Gewicht Motor-Aggregat (ca.) 29,0 kg
Gewicht Steuerung (ca.) 2,9 kg
Temperaturbereich Motor-Aggregat -20 bis +60 °C
Temperaturbereich Steuerung -20 bis +60 °C



So messen Sie Ihre alten Federn richtig:

d: Drahtstärke
Die Drahtstärke wird mit einem Messschieber gemessen, ein Meterstab (Zollstock) ist nicht genau genug!

Da: Außendurchmesser
Am besten mit einem Messschieber messen.

Lo: Länge der Feder
Mit einem Meterstab wird die Gesamtlänge der Feder gemessen, es wird an der Innenseite der Öse gemessen (siehe Skizze).

Lk: Federkörper
Mit dem Meterstab wird der Federkörper (die Länge aller Windungen) gemessen.

Windungsanzahl: Die Anzahl der Windungen wird gezählt.


Wichtige Informationen zum Finden einer passenden Feder:

Kleine Unterschiede in Drahtstärke und Außendurchmesser bewirken große Unterschiede in der Kraft der Feder. Wenn Sie keine identische Feder finden, nehmen Sie bitte mit uns Kontakt auf, wir helfen gerne weiter. (Email: info@ktt24.de)
Dehnen Sie keine Feder länger als unter Ln (größter Federweg) angegeben ist, ansonsten überdehnt die Feder, verliert an Kraft und wird unbrauchbar!

Falls Sie die Feder in ein Lochblech oder eine Kette eingehängt wird, teilen Sie uns das bitte mit. Es erhöht die Chance eine Standardfeder für Sie zu finden.
Falls es sich bei Ihrem Torhersteller um die Firma "Normstahl" handelt teilen Sie uns das bitte ebenso mit ? in der Regel steht es auf dem Torgriff. Diese Federn sind durch eine höhere Vorspannung stärker als unsere Federn. Deshalb sind unsere Federn mit gleichen Maßen zu schwach für Ihr Tor.

Tauschen Sie Ihre Garagentorfedern immer paarweise aus, erst recht wenn sie bereits überdehnt, gebrochen oder älter als 30 Jahre sind.
