Marantec Comfort 515, 2-flügelig

€768,19
€0,00 €768,19
inkl. MwSt. Versand wird beim Checkout berechnet
Verfügbarkeit: Auf Lager
Artikelnummer: 20048
€768,19
€0,00 €768,19

Lieferumfang:

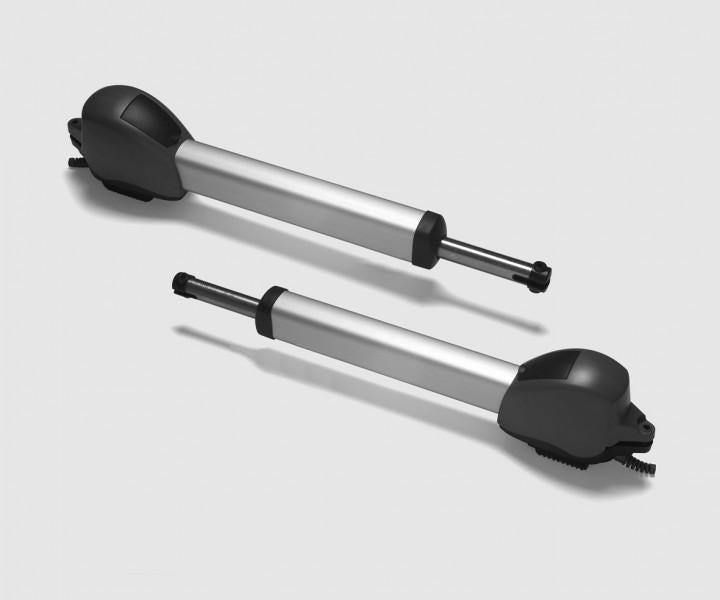

  • zwei Motor-Aggregate Comfort 515 vorverkabeltmit Multi-Bit Fernsteuerung, 868 MHz

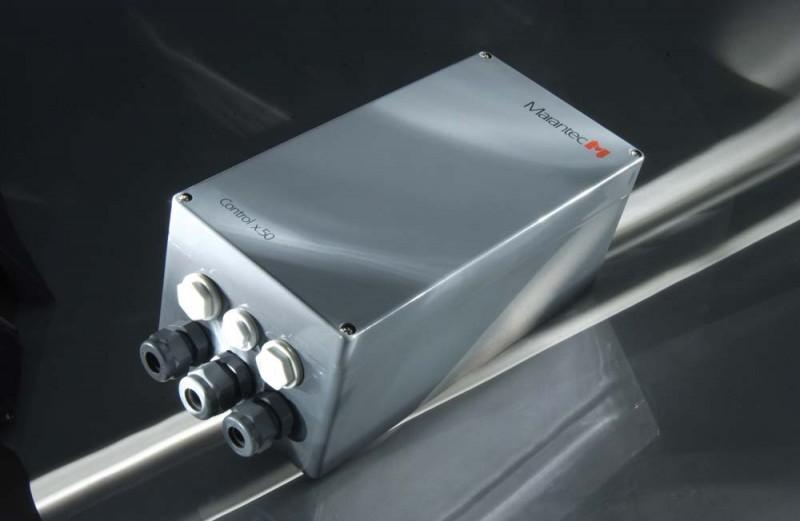

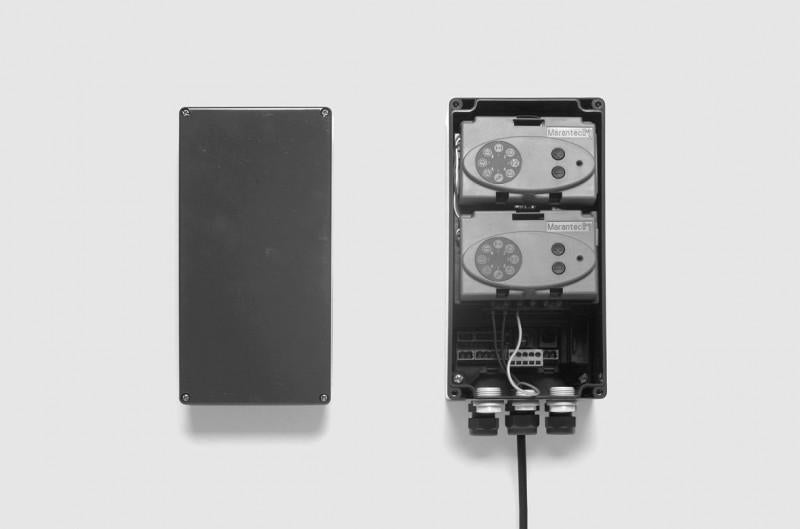

  • separate Steuerung Control x.51
  • Digital 304 Mini-Handsender 4-Kanal
  • Beschlagausstattung, Tor- und Pfeilwinkel
  • Montagematerial


Anwendung:

  • für 2-flügelige Drehtore
  • für eine Flügelbreite von maximal 2.500 mm
  • für eine Flügelhöhe von maximal 2.500 mm
  • maximal 50% geschlossene Flügelfl äche
  • für ein Flügelgewicht von maximal 200 kg
  • Steigung bis maximal 2%
  • e-Maß von ?30 bis 150 mm
  • mit dem Sonderbeschlag Special 505 ist ein e-Maß bis 200 mm möglich
  • für die Stabilität der geschlossenen Torfl ügel empfehlen wir für die Torposition ZU einen mechanischen Anschlag
  • die aufgeführten Tordaten sind unverbindliche Empfehlungen für leichtgängige Tore; bei höheren Windlasten müssen die Wind- und Antriebsmomente überprüft werden


Funktion:

  • Strom-Spar-Technik
  • Elektronische Endlagenverarbeitung durch Hall-Sensor-Technik
  • Soft-Start/Soft-Stopp
  • Laufzeitbegrenzung
  • Entriegelung
  • Anschluss Druck- Code- und Schlüsseltaster
  • Anschluss Lichtschranke AUF und ZU
  • Anschluss Signalleuchte 24 V DC
  • Anschluss Elektroschloss 24 V DC
  • Anschluss Schließkantensicherung 8,2 k? AUF und ZU
  • integrierte Auswertung 8,2 k?
  • back-up-Fähigkeit in Verbindung mit back-up 400/700 (Voraussetzung Control x.51 ab Prod.-Nr. 5000059174)
  • Anschluss battery back-up
  • Abschaltautomatik AUF und ZU getrennt programmierbar
  • Gehflügelfunktion programmierbar (nur bei 2-fl ügeligen Anlagen)
  • Torlaufgeschwindigkeit programmierbar
  • Soft-Lauf-Geschwindigkeit AUF und ZU programmierbar
  • Automatische Zulauffunktion
  • Programmierbarer Relais-Ausgang:
  • Signalleuchte, Torposition AUF/ZU, Wischimpuls ? 1 Sekunde, Störung, Beleuchtung
  • Fehlersignalisierung
  • Reset-Funktion



Elektrische Daten:
Nennspannung 230 V
Nennfrequenz 50/60 Hz
Stromaufnahme 1 A
Leistungsaufnahme Betrieb  0,2 KW
Leistungsaufnahme Stand-by  < 5 W
Betriebsart (Einschaltdauer) KB 5 Min.
Steuerspannung     24 V DC
Schutzart (Motor-Aggregat) IP 44
  (Steuerung) IP 65
Schutzklasse ll

Mechanische Daten:
Zug- und Druckkraft 1.000 N
Laufgeschwindigkeit 15 - 20 mm/Sek.
Öffnungszeit (torspezifisch) ca. 15 - 25 Sek.
Bewegungshub 400 mm

Umgebungsdaten:
Abmessungen (Motor-Aggregat) 122 x 198 x 755 mm
  (Steuerung) 120 x 240 x 100 mm
Gewicht (gesamt) 13,0 kg
Temperaturbereich -20°C bis +60°C
So messen Sie Ihre alten Federn richtig:

d: Drahtstärke
Die Drahtstärke wird mit einem Messschieber gemessen, ein Meterstab (Zollstock) ist nicht genau genug!

Da: Außendurchmesser
Am besten mit einem Messschieber messen.

Lo: Länge der Feder
Mit einem Meterstab wird die Gesamtlänge der Feder gemessen, es wird an der Innenseite der Öse gemessen (siehe Skizze).

Lk: Federkörper
Mit dem Meterstab wird der Federkörper (die Länge aller Windungen) gemessen.

Windungsanzahl: Die Anzahl der Windungen wird gezählt.


Wichtige Informationen zum Finden einer passenden Feder:

Kleine Unterschiede in Drahtstärke und Außendurchmesser bewirken große Unterschiede in der Kraft der Feder. Wenn Sie keine identische Feder finden, nehmen Sie bitte mit uns Kontakt auf, wir helfen gerne weiter. (Email: info@ktt24.de)
Dehnen Sie keine Feder länger als unter Ln (größter Federweg) angegeben ist, ansonsten überdehnt die Feder, verliert an Kraft und wird unbrauchbar!

Falls Sie die Feder in ein Lochblech oder eine Kette eingehängt wird, teilen Sie uns das bitte mit. Es erhöht die Chance eine Standardfeder für Sie zu finden.
Falls es sich bei Ihrem Torhersteller um die Firma "Normstahl" handelt teilen Sie uns das bitte ebenso mit ? in der Regel steht es auf dem Torgriff. Diese Federn sind durch eine höhere Vorspannung stärker als unsere Federn. Deshalb sind unsere Federn mit gleichen Maßen zu schwach für Ihr Tor.

Tauschen Sie Ihre Garagentorfedern immer paarweise aus, erst recht wenn sie bereits überdehnt, gebrochen oder älter als 30 Jahre sind.

Sicher haben wir auch für Sie die passenden Federn.
Wenn Sie sich unsicher sind, rufen Sie uns an, schreiben uns eine Email oder verwenden unser Anfrageformular, in das Sie die Federdaten Ihrer Feder eintragen.

Wir liefern Europaweit aus, für Auslandsversand müssen die Versandkosten individuell berechnet werden.
