Kompaktantrieb Comfort 881

€621,18
€0,00 €621,18
inkl. MwSt. Versand wird beim Checkout berechnet
Verfügbarkeit: Auf Lager
Artikelnummer: 20375
€621,18
€0,00 €621,18

Lieferumfang:

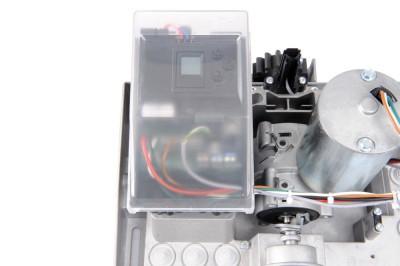

  • Motor-Aggregat mit integrierter Steuerung Control x.82
  • Digital 941 Modulempfänger mit Magnetfuß-Antenne, 868 MHz bi?linked
  • Digital 663 Mini-Handsender 4-Kanal, 868 MHz bi?linked
  • Bodenkonsole und Stirnrad Modul 4 vormontiert
  • Montagematerial



Einsatzbereich:

Torbreite (max.) 8000 mm
Torgewicht (max.)     800 kg
Modul 4
Keine aktive SKS notwendig
(EG Konformitätserklärung beachten)		 bis 800 kg



Mechanische Daten:

Zug- und Druckkraft (max.) 800 N
Laufgeschwindigkeit (max.) 230 mm/s
Öffnungszeit (torspezifisch) 15 bis 25 s



Merkmale:

  • Stromspar-Technik
  • Referenzpunkt-Technik
  • Soft-Start/Soft-Stopp/Soft-Lauf
  • Elektronische Aufschubsicherung
  • Blockierschutz
  • Laufzeitbegrenzung
  • abschließbare Entriegelung (von Außen zugänglich)
  • Gehäusezugang über abnehmbare Haube
  • Integrierte Auswertung 8,2 kO
  • Marantec EOS-Programmierung

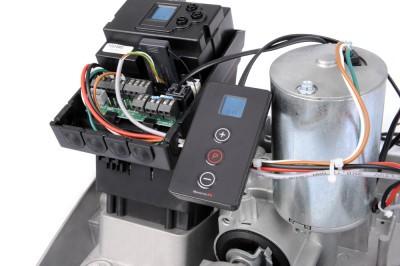

  • Programmierung und Zustandsmeldung über LC-Display
  • Drehrichtungsumkehr programmierbar
  • Automatische Zulauffunktion (nur in Verbindung mit Lichtschranke nutzbar)
  • Toraufzeit und Vorwarnzeit getrennt programmierbar
  • Beleuchtungsdauer programmierbar
  • Beleuchtung über Funk schaltbar
  • Abschaltautomatik AUF und ZU getrennt programmierbar
  • Teilöffnung programmierbar
  • Laufgeschwindigkeit AUF und ZU getrennt programmierbar
  • Soft-Lauf-Position AUF und ZU getrennt programmierbar
  • Soft-Lauf-Geschwindigkeit AUF und ZU getrennt programmierbar
  • Relais-Ausgang programmierbar: Signalleuchte, Torposition AUF oder ZU, Wischimpuls (1 s), Störung, Beleuchtung
  • Wartungs- und Zyklenzähler auslesbar
  • Wartungsintervall programmierbar
  • Fehlersignalisierung mit Fehlerspeicher
  • Mehrstufige Reset-Funktion (Steuerung, Sicherheit, Funk etc.)

Anschluss für:

  • Taster (konventionell)
  • Taster (MS-Bus)
  • Marantec-Lichtschranke AUF und ZU (konventionell)
  • Fremd-Lichtschranke AUF und ZU (konventionell)
  • Haltkreis (konventionell)
  • Schließkantensicherung 8,2 kOhm AUF und ZU (konventionell)
  • Signalleuchte 24 V DC (konventionell)
  • Battery-Backup
  • Versorgung externer Elemente 24 V DC (max. mA) (konventionell) 50



Elektrische Daten:

Nennspannung 230 V AC
Nennfrequenz 50 Hz
Leistungsaufnahme Betrieb (ca.) 0,4 kW
Leistungsaufnahme Stand-By (ca.) 3,2 W
Betriebsart (Einschaltdauer) S2-5 Min.
Motorspannung 24 V
Steuerspannung 24 V DC
Versorgung externer Elemente (max.) 24/50 V DC/mA
Schutzart Motor-Aggregat IP 44
Schutzart Steuerung IP 65
Schutzklasse I



Umgebungsdaten:

Gewicht Motor-Aggregat (ca.) 10 kg
Temperaturbereich Motor-Aggregat -20 bis +60 °C



So messen Sie Ihre alten Federn richtig:

d: Drahtstärke
Die Drahtstärke wird mit einem Messschieber gemessen, ein Meterstab (Zollstock) ist nicht genau genug!

Da: Außendurchmesser
Am besten mit einem Messschieber messen.

Lo: Länge der Feder
Mit einem Meterstab wird die Gesamtlänge der Feder gemessen, es wird an der Innenseite der Öse gemessen (siehe Skizze).

Lk: Federkörper
Mit dem Meterstab wird der Federkörper (die Länge aller Windungen) gemessen.

Windungsanzahl: Die Anzahl der Windungen wird gezählt.


Wichtige Informationen zum Finden einer passenden Feder:

Kleine Unterschiede in Drahtstärke und Außendurchmesser bewirken große Unterschiede in der Kraft der Feder. Wenn Sie keine identische Feder finden, nehmen Sie bitte mit uns Kontakt auf, wir helfen gerne weiter. (Email: info@ktt24.de)
Dehnen Sie keine Feder länger als unter Ln (größter Federweg) angegeben ist, ansonsten überdehnt die Feder, verliert an Kraft und wird unbrauchbar!

Falls Sie die Feder in ein Lochblech oder eine Kette eingehängt wird, teilen Sie uns das bitte mit. Es erhöht die Chance eine Standardfeder für Sie zu finden.
Falls es sich bei Ihrem Torhersteller um die Firma "Normstahl" handelt teilen Sie uns das bitte ebenso mit ? in der Regel steht es auf dem Torgriff. Diese Federn sind durch eine höhere Vorspannung stärker als unsere Federn. Deshalb sind unsere Federn mit gleichen Maßen zu schwach für Ihr Tor.

Tauschen Sie Ihre Garagentorfedern immer paarweise aus, erst recht wenn sie bereits überdehnt, gebrochen oder älter als 30 Jahre sind.

Sicher haben wir auch für Sie die passenden Federn.
Wenn Sie sich unsicher sind, rufen Sie uns an, schreiben uns eine Email oder verwenden unser Anfrageformular, in das Sie die Federdaten Ihrer Feder eintragen.
